MiniBox+
La pléthysmographie autrement.
Mesurez les volumes pulmonaires non-mobilisables sans placer le patient dans une cabine.
Des explorations fonctionnelles respiratoires complètes
La MiniBox+ réunit les principales explorations fonctionnelles respiratoires au sein d’un même système.
Spirométrie
Mesure des volumes mobilisables et des débits expiratoires: VEMS, CVF, VEMS/CVF et principaux paramètres
Volumes pulmonaires statiques
Mesure de la CPT, du VR et de la CRF grâce à la technologie pléthysmographique MiniBox+.
DLCO
Évaluation de la capacité de diffusion pulmonaire. Mesure de la DLCO par méthode en apnée pour évaluer le transfert des gaz entre les alvéoles et le sang.
Exemples de rapports
Découvrez différents formats de rapports EFR générés avec MiniBox+.
Des débits aux volumes pulmonaires absolus
Comment mesurer les volumes pulmonaires sans placer le patient dans une cabine?
La pléthysmographie corporelle traditionnelle mesure les volumes pulmonaires en plaçant le patient dans une cabine fermée.

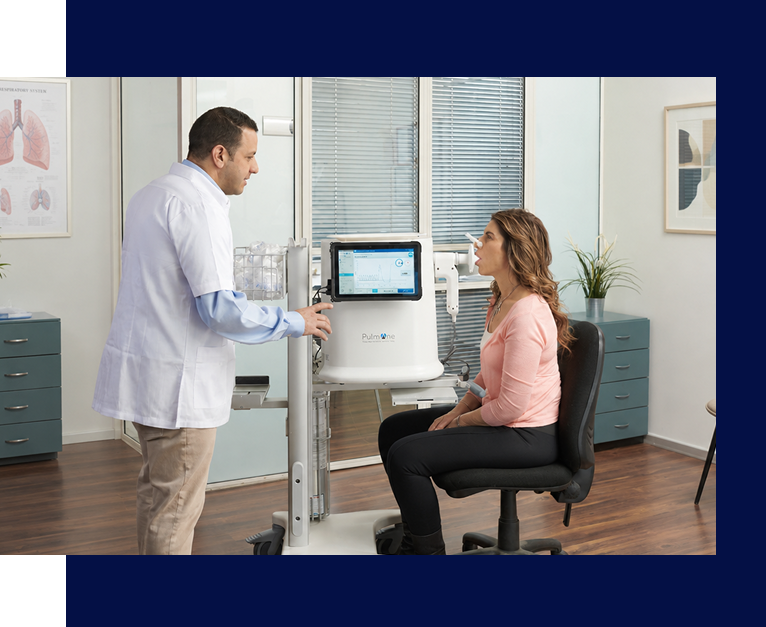

Avec la MiniBox+, le patient n’est pas placé à l’intérieur du volume de référence : il reste à l’extérieur et est connecté à un volume de référence externe et contrôlé.
Les variations de pression et de volume mesurées au cours de manœuvres respiratoires spécifiques permettent d’accéder aux volumes pulmonaires non mobilisables.
Boyle-Mariotte et Physique
Une physique connue. Une application différente.
La mesure repose notamment sur les relations entre pression et volume décrites par la loi de Boyle-Mariotte, appliquées selon l’architecture spécifique de MiniBox+.
Cette approche est le résultat de plusieurs années de recherche en physiologie respiratoire, physique, modélisation mathématique et ingénierie.
Workflow et pratique quotidienne
Pensée pour la pratique quotidienne.
UN SEUL SYSTÈME
Spirométrie, volumes pulmonaires et DLCO sur une même plateforme.
UN ENVIRONNEMENT OUVERT

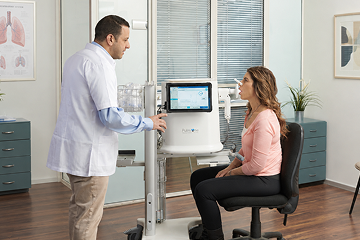

Le professionnel de santé reste à proximité du patient et peut le guider pendant les manœuvres.
UN ENCOMBREMENT RÉDUIT
La MiniBox+ s’intègre dans un espace de consultation sans nécessiter l’installation d’une cabine de pléthysmographie.
UN WORKFLOW CONTINUE
Patient → Test → Résultats → Interprétation.
Plethysmographie en caisson
01
Respiration courante
Le pneumotachographe mesure en continu le débit respiratoire et les variations de volume.
02
Occlusions
De très courtes occlusions de la valve permettent de mesurer les variations de pression et de volume à la bouche, quantifiées par le caisson de la MiniBox.
03
Capacité Vitale Lente
Réalisation d’une mesure de capacité vitale lente et determination du Volume de Reserve Expiratoire (VRE)
04
Mesures et calculs
Les données de débit, de volume et de pression sont synchronisées et combinées combinées pour la mesure de la CRF puis en déduire le VR (VR=CRF-VRE)
Simple dans son utilisation.
Sophistiquée dans sa technologie.
Des années de recherche scientifique, de modélisation mathématique, d’expérimentation et de validation clinique ont permis d’imaginer une autre manière de réaliser les EFR complètes.
Pléthysmographie
Mesure des volumes pulmonaires non mobilisables.
Compacte
S’intègre naturellement dans l’espace de consultation.
Complète
Spirométrie, volumes pulmonaires et DLCO dans un même système.
FAQ
Une approche différente des explorations fonctionnelles respiratoires, pensée pour rapprocher le diagnostic du médecin et du patient. Découvrez les réponses aux principales questions sur MiniBox+ et son intégration dans la pratique clinique.
Quelles explorations peut-on réaliser avec MiniBox+ ?
La MiniBox+ permet de réaliser la spirométrie, la mesure des volumes pulmonaires non-mobilisables et la DLCO au sein d’un système compact.
La MiniBox+ réalise-t-elle une mesure pléthysmographique des volumes pulmonaires ?
Oui. La MiniBox+ utilise une approche pléthysmographique pour mesurer les volumes pulmonaires, notamment la CPT, le VR et la CRF.
Contrairement à la pléthysmographie corporelle traditionnelle, le patient n’est pas placé à l’intérieur d’une cabine. Avec la MiniBox+, le volume de référence est externalisé dans un caisson de volume connu auquel le patient est connecté. Les mesures de pression, de débit et de volume sont combinées pour déterminer les différents volumes pulmonaires.
Quelle est la différence avec une pléthysmographie corporelle en cabine ?
L’objectif clinique est le même : mesurer les volumes pulmonaires. C’est l’architecture de mesure qui diffère.
Dans une BodyBox, le patient est placé à l’intérieur d’une cabine qui constitue le volume de référence. Avec la MiniBox+, le patient reste à l’extérieur : il est connecté à un volume de référence externe, contrôlé et de volume connu.
La mesure des volumes pulmonaires nécessite-t-elle une cabine ?
Non. La MiniBox+ permet de mesurer les volumes pulmonaires sans placer le patient dans une cabine.
MiniBox+ peut-elle s’intégrer dans une consultation de pneumologie ?
Oui. Grâce à son format compact et à son workflow simplifié, la MiniBox+ a été conçue pour s’intégrer facilement dans l’organisation quotidienne d’un cabinet ou d’un service de pneumologie.
Quelle est l’expérience pour le patient pendant l’examen ?
Le patient reste dans un environnement ouvert, à proximité du médecin ou de l’équipe médicale. Cette approche rend l’examen plus accessible et moins intimidant, notamment pour les enfants, les personnes âgées, les patients en fauteuil roulant ou les personnes sensibles aux espaces fermés.
Je veux découvrir MiniBox+ dans ma pratique. Comment faire ?
Vous pouvez demander une présentation de la MiniBox+ afin de découvrir son fonctionnement et d’échanger avec notre équipe sur son intégration dans votre pratique.
Ils nous font confiance
Dr Maxime HOSOTTE
Allergologue, Centre d’Allergologie de Nancy
Dans notre prise en charge de l’asthme et des maladies allergiques respiratoires, la MiniBox+ nous permet d’aller au-delà de la spirométrie classique. L’accès aux volumes pulmonaires améliore l’évaluation des patients présentant une symptomatologie persistante ou des résultats spirométriques peu contributifs.
Dr Maxime HOSOTTE
Allergologue, Centre d’Allergologie de Nancy
Dans notre prise en charge de l’asthme et des maladies allergiques respiratoires, la MiniBox+ nous permet d’aller au-delà de la spirométrie classique. L’accès aux volumes pulmonaires améliore l’évaluation des patients présentant une symptomatologie persistante ou des résultats spirométriques peu contributifs.
Les EFR évoluent.
Découvrez une nouvelle manière de les intégrer à votre pratique.
